Courant faible : un réseau fiable se prépare du coffret aux prises RJ45

Le courant faible désigne les réseaux qui transmettent principalement de l’information : connexion Internet, télévision, téléphonie, alarme ou interphone. Contrairement au courant fort, destiné à alimenter les appareils, il sert avant tout à faire circuler des signaux. Dans un logement, sa fiabilité dépend du câblage, du coffret de communication et de la séparation avec les circuits électriques.

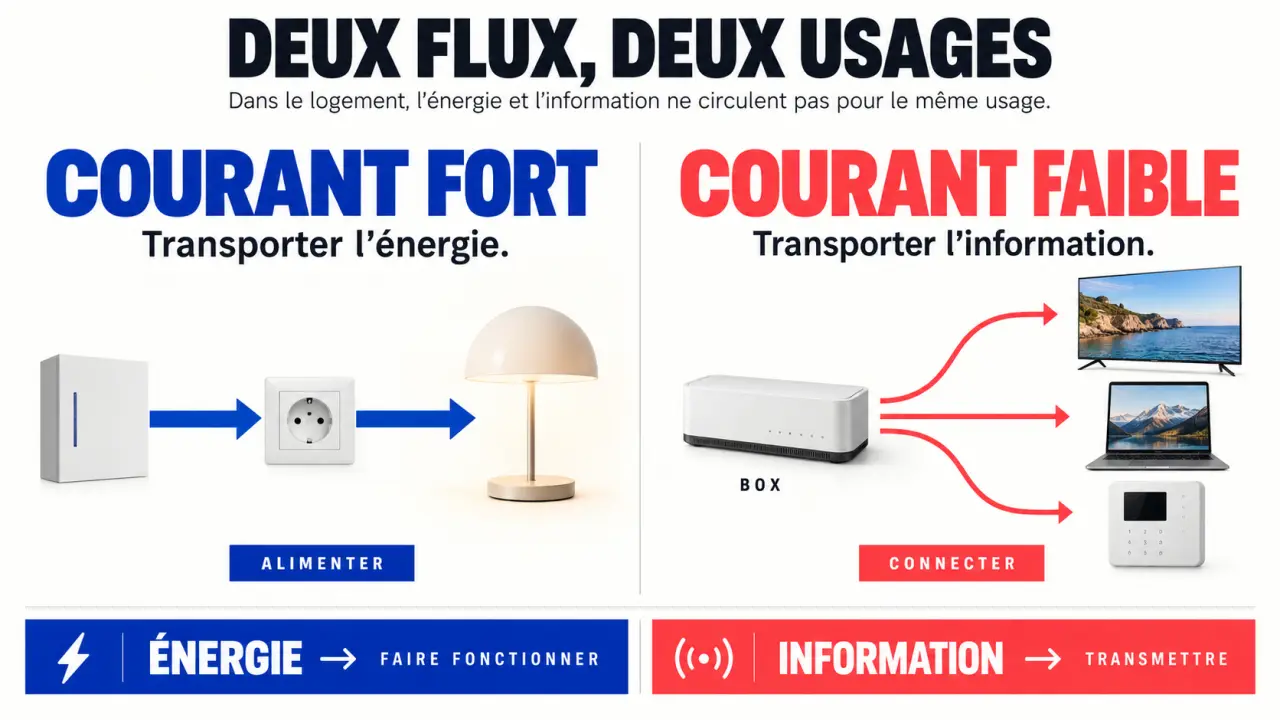

Courant faible et courant fort : distinguer la fonction avant les chiffres

La distinction la plus utile est celle de l’information et de l’énergie. Une prise électrique alimente un ordinateur ; une liaison Ethernet lui permet d’échanger des données. Un même équipement utilise donc souvent les deux réseaux, avec des raccordements distincts.

La tension, exprimée en volts, ne doit pas être confondue avec l’intensité, exprimée en ampères. La puissance dépend notamment de ces deux grandeurs. Quant au signal, il véhicule une information. L’expression « courant faible » désigne ainsi une famille d’installations, pas une limite universelle de tension ou d’intensité.

Il serait trompeur d’attribuer systématiquement 48 V à une prise RJ45 : cette tension concerne notamment certaines alimentations Power over Ethernet (PoE), et non toute liaison Ethernet. De même, un plafond de 10 mA ne décrit pas l’ensemble des installations de communication, particulièrement lorsque le câble transporte aussi de l’énergie.

Courant faible ne signifie donc pas absence de danger. Les équipements peuvent être raccordés au secteur, comporter une batterie ou côtoyer des circuits de puissance. Toute intervention à proximité du tableau électrique nécessite des précautions adaptées.

Des usages à traduire en prises et en liaisons

Le réseau de communication dessert les ordinateurs, téléviseurs, téléphones et bornes Wi-Fi. D’autres courants faibles concernent l’alarme, la vidéosurveillance, l’audio, les automatismes ou la domotique. Tous ces usages ne reposent pas nécessairement sur le même câble : une caméra IP, un détecteur d’alarme et une antenne de télévision peuvent demander des infrastructures différentes.

Avant de choisir le matériel, repérez les emplacements réels des équipements : bureau de télétravail, meuble TV, point d’accès Wi-Fi, entrée ou portail. Un réseau filaire bien conçu permet de réserver le Wi-Fi aux appareils mobiles et d’éviter de dépendre exclusivement de la couverture radio.

RJ45, Ethernet et fibre : des rôles différents

La RJ45 est un connecteur ; Ethernet désigne une technologie de réseau. Le câble cuivre utilisé pour les liaisons Ethernet résidentielles comporte généralement 4 paires de fils torsadés. La fibre optique transmet, elle, un signal lumineux. L’arrivée de la fibre dans le logement ne remplace donc pas automatiquement le câblage intérieur reliant la box aux différentes pièces.

Choisissez ensemble les câbles, connecteurs et cordons selon les performances recherchées. Les catégories de composants et les grades de câblage résidentiel ne sont pas des appellations interchangeables. Le devis doit préciser les références retenues et les services que l’installation permettra réellement de distribuer, notamment si la télévision doit emprunter le réseau de communication.

Du coffret de communication aux pièces : organiser une étoile

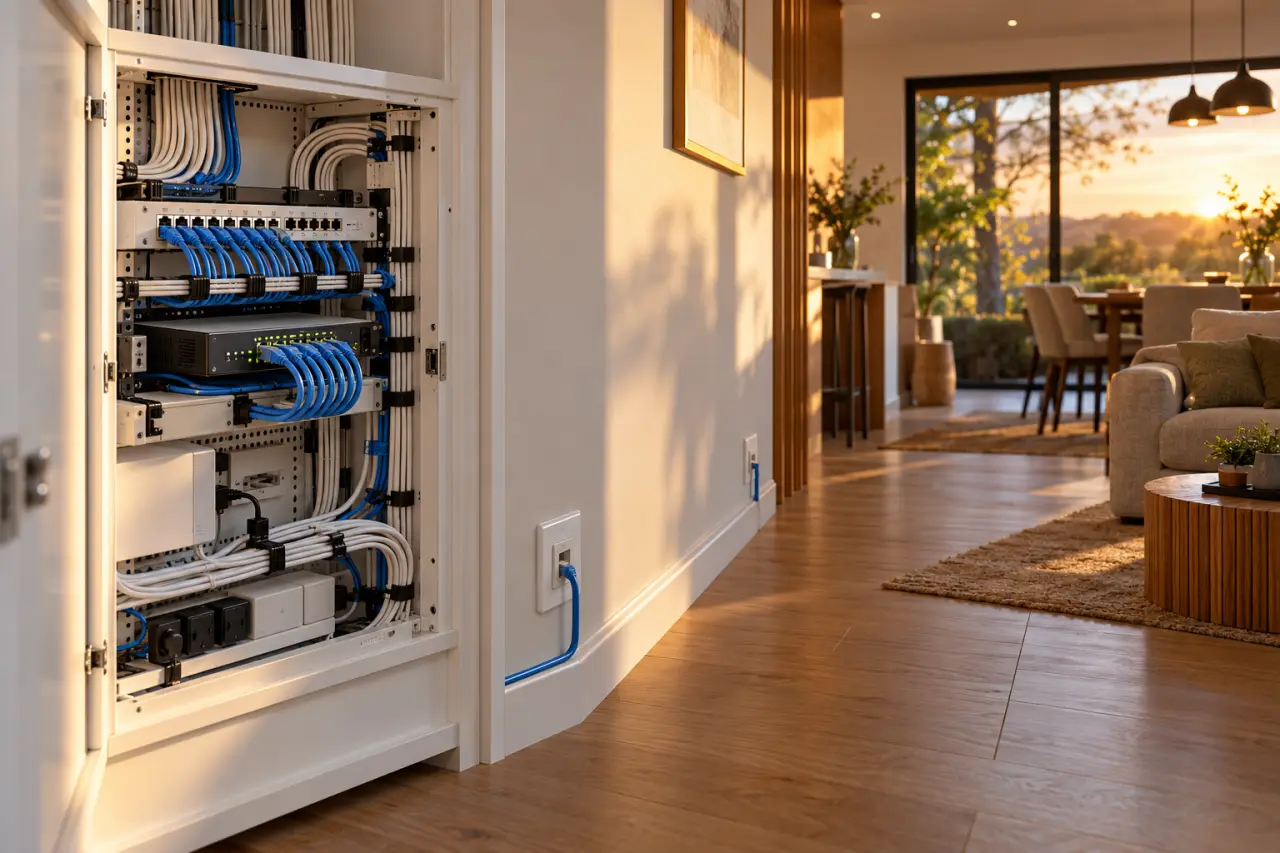

Le coffret de communication, ou coffret VDI pour Voix-Données-Images, centralise les liaisons du logement. Chaque prise RJ45 y revient par son propre câble : c’est la distribution en étoile. Contrairement à un enchaînement de prises, cette organisation permet d’identifier, de raccorder et de tester chaque liaison séparément.

Le panneau de brassage reçoit les câbles fixes. Des cordons le relient aux ports de la box ou à un commutateur réseau, aussi appelé switch. Dans une installation plus importante, une baie de brassage offre davantage de place. La box peut être placée dans le coffret si son volume, sa ventilation et les prescriptions du fabricant le permettent.

Le parcours habituel est simple : arrivée opérateur, box, éventuellement switch, panneau de brassage, câble fixe, prise RJ45, puis équipement. Une prise murale ne fournit donc pas Internet à elle seule : elle doit être correctement raccordée et brassée.

Pensez le coffret comme un soufflet : il doit pouvoir absorber une extension sans comprimer les cordons. Conservez de la place pour un équipement supplémentaire, des cheminements accessibles et des réserves de câble maîtrisées, sans boucles serrées. Cette marge facilite le remplacement d’une box ou l’ajout d’une caméra sans tirer sur les connecteurs ni refaire toute l’organisation.

Dans le neuf, prévoyez les gaines avant la fermeture des cloisons. En rénovation légère, des goulottes adaptées peuvent éviter les saignées. Dans les deux cas, étiquetez chaque départ et chaque prise avec le même repère : cette précaution simplifie durablement le dépannage.

Normes, prises minimales et séparation : les points à vérifier

La NF C 15-100 constitue une référence pour les installations électriques concernées, notamment dans le neuf et lors de certaines rénovations. Pour le réseau de communication, faites préciser les textes et leur édition applicables au projet : les obligations ne se déduisent pas uniquement de l’âge du bâtiment.

L’ETEL est l’espace technique électrique du logement, réservé aux équipements électriques et de communication. La GTL, ou gaine technique du logement, organise leurs supports et cheminements dans cet espace. Leur proximité ne signifie pas que les différents réseaux peuvent être mélangés.

Combien de prises RJ45 prévoir ?

Pour les logements neufs soumis aux prescriptions résidentielles correspondantes, le socle minimal comprend généralement 2 prises RJ45 juxtaposées dans le séjour. Il est complété par une prise dans une autre pièce principale pour un logement de deux pièces principales, et par une prise dans deux autres pièces principales à partir de trois pièces principales. Faites confirmer ces exigences selon le cadre applicable à votre chantier. Ce minimum ne remplace pas une étude des usages : un bureau ou un espace télévision peut nécessiter davantage de connexions.

Éviter les perturbations sans improviser les distances

Les circuits de puissance peuvent perturber les signaux de communication. Prévoyez des gaines distinctes ou des compartiments séparés dans les systèmes de cheminement adaptés. Évitez les longs parcours parallèles rapprochés ; lorsqu’un croisement est nécessaire, privilégiez un angle de 90 degrés. Les distances à respecter dépendent notamment des câbles, du blindage et du cheminement : une valeur unique ne convient pas à toutes les situations.

Faire installer et contrôler un réseau réellement utilisable

Un électricien compétent en VDI peut concevoir et poser le réseau résidentiel. Un technicien réseau intervient sur le brassage, les équipements actifs et les performances. Pour des scénarios domotiques ou plusieurs systèmes interconnectés, un domoticien ou un intégrateur peut compléter l’intervention.

Demandez un devis distinguant les cheminements, le câblage, les prises, le coffret, les équipements actifs et les essais. En rénovation, un diagnostic préalable permet d’évaluer les gaines réutilisables et l’état des liaisons existantes.

• Exigez le repérage des prises et un plan des liaisons.
• Faites vérifier les raccordements et les performances adaptées à l’usage prévu.
• Demandez les résultats de recette, pas seulement une démonstration de connexion.
• Clarifiez les documents de conformité inclus dans la prestation.

CONSUEL propose notamment des prestations et certificats concernant la télédistribution et les réseaux de communication résidentiels. Leur périmètre doit être précisé selon le projet : ils ne se confondent pas avec l’attestation de conformité électrique. L’objectif est de disposer d’un réseau documenté, contrôlé et facile à faire évoluer.
