Schéma de plomberie : distinguez les réseaux, les diamètres et les plans d’exécution

Un schéma de plomberie ne sert pas seulement à dessiner des tuyaux sur le plan d’une maison. Il permet de prévoir le parcours de l’eau froide, de l’eau chaude et des évacuations avant les travaux. Bien construit, il limite les oublis, facilite le dimensionnement et rend l’installation plus simple à entretenir. Il est utile en construction, lors d’une rénovation de salle de bains ou de cuisine, ou avant de confier le chantier à un plombier.

Schéma de principe, plan de plomberie et plan d’exécution : ne pas les confondre

Le terme « schéma de plomberie » recouvre plusieurs documents qui n’ont pas le même niveau de précision. Les distinguer dès le départ évite de croire qu’un simple croquis suffit pour installer un réseau sanitaire. Le schéma explique la logique, le plan situe les équipements et le document d’exécution prépare concrètement la pose.

Le schéma de principe explique la circulation de l’eau

Le schéma de principe représente la logique du réseau. Il indique l’arrivée d’eau, le chauffe-eau, les collecteurs ou nourrices, les vannes d’arrêt, les appareils sanitaires et les départs d’évacuation. Son rôle est de montrer qui alimente quoi : l’eau froide sanitaire vers un lavabo, l’eau chaude sanitaire vers une douche, ou les eaux usées vers une colonne de chute, par exemple. Les longueurs, les murs et l’échelle y sont secondaires.

Ce document sert surtout à vérifier la cohérence générale. Il permet de repérer les circuits d’eau froide sanitaire, d’eau chaude sanitaire, d’eaux usées et d’eaux vannes avant de détailler leur position dans le logement. Une légende ou des symboles réguliers rendent le schéma plus facile à comprendre.

Le plan de plomberie situe les équipements dans le logement

Le plan de plomberie maison s’appuie sur le plan architectural. Il localise les WC, lavabos, douches, baignoires, évier, lave-linge, lave-vaisselle et chauffe-eau. Il fait apparaître le tracé des canalisations, les traversées de cloisons, les arrivées et les évacuations. Les murs, les portes et les zones techniques aident à vérifier que le passage des conduites reste possible.

Une légende claire distingue généralement l’eau froide, l’eau chaude et les eaux usées afin que le document reste compréhensible par tous les intervenants. Le plan doit aussi faire apparaître les points de raccordement et les organes qui devront rester accessibles, notamment les vannes et le chauffe-eau.

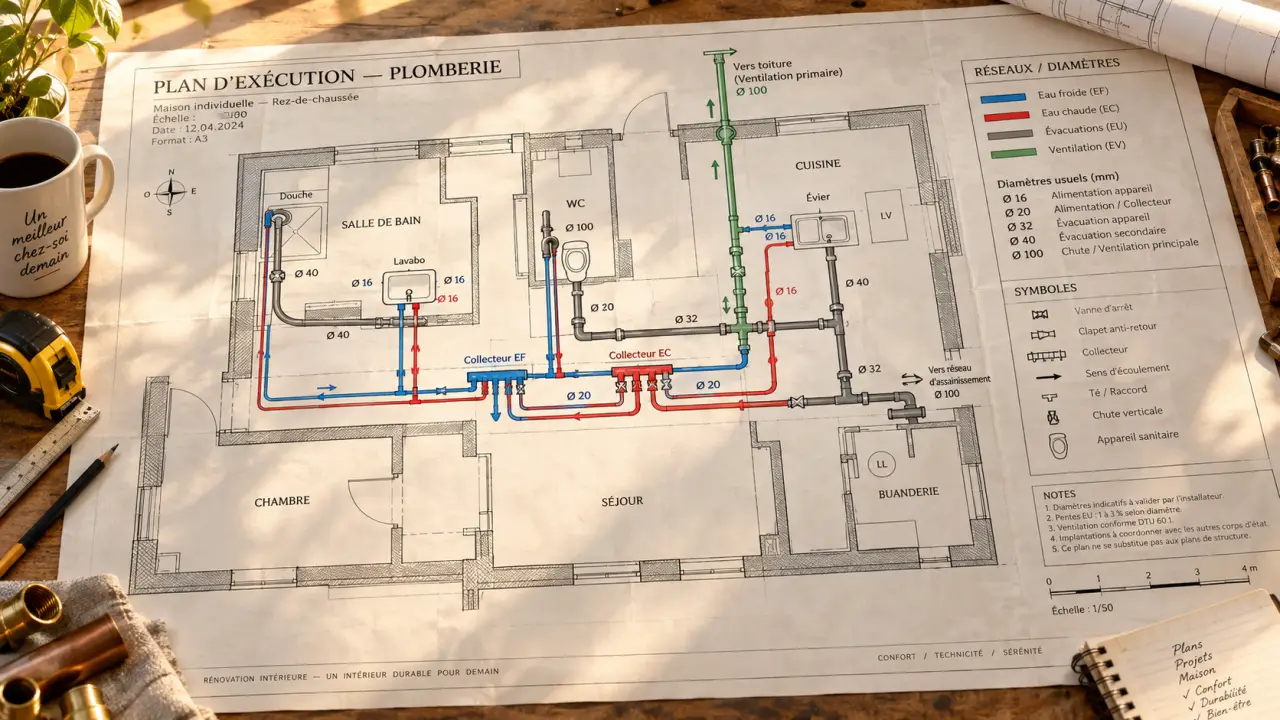

Le plan d’exécution prépare le chantier

Plus détaillé, le plan d’exécution précise les diamètres, les matériaux, les raccords, les pentes, les altimétries et les emplacements des organes de coupure. C’est le document qui aide à acheter les bons éléments et à anticiper les contraintes de pose. Il doit préserver l’accès aux vannes, au chauffe-eau et aux raccordements qui demanderont un contrôle ou un remplacement ultérieur.

Ce niveau de détail permet aussi de comparer le réseau avec les autres installations du logement. Les passages proches de l’électricité, les traversées de cloisons et les zones incompatibles avec la structure doivent être vérifiés avant la fermeture des doublages ou la pose des revêtements.

Les éléments indispensables sur un plan de plomberie domestique

Un plan lisible doit représenter les réseaux et les équipements, mais aussi donner les informations nécessaires pour les raccorder sans interprétation hasardeuse. L’objectif n’est pas de surcharger le dessin : chaque symbole doit avoir une utilité concrète.

• L’arrivée générale, le compteur si sa position est connue, le réducteur ou régulateur de pression et la vanne d’arrêt principale ;
• les distributions EFS et ECS, avec le chauffe-eau, les collecteurs et les vannes d’isolement par zone ou appareil ;
• les appareils sanitaires : évier, douche, lavabo, WC, baignoire, machine à laver et lave-vaisselle ;
• les évacuations des eaux usées et des eaux vannes, les chutes, collecteurs, siphons et raccordements ;
• les annotations techniques : diamètre, matériau, pente, sens d’écoulement, repères et légende.

La représentation des évacuations mérite une attention particulière. Une évacuation ne se lit pas seulement comme une ligne : elle doit indiquer son sens de pente et son point de raccordement. La ventilation primaire de la chute participe au bon fonctionnement du réseau en limitant les phénomènes de désiphonnage. Lorsque plusieurs appareils sont regroupés, identifier précisément les piquages évite les raccordements improvisés derrière une cloison.

Les symboles doivent rester constants sur l’ensemble du document. Un même signe doit désigner la même vanne, le même appareil ou le même type de canalisation. Cette règle facilite la relecture par le propriétaire, le plombier et les autres intervenants. Elle limite aussi les erreurs lorsque le plan est imprimé en noir et blanc ou exporté dans un autre format.

Un réseau sanitaire fonctionne comme un ensemble de dépendances plutôt que comme une succession de tuyaux isolés. Déplacer un lave-linge peut imposer une nouvelle évacuation, modifier la longueur d’eau chaude et rendre une vanne inaccessible. Rapprocher les points de puisage du chauffe-eau peut au contraire réduire les pertes de chaleur. Lire le plan par zones d’usage, cuisine, salle de bains, WC et local technique, aide à détecter ces effets avant que les doublages et revêtements ne ferment l’accès au réseau.

Tracer un schéma plomberie en 5 étapes cohérentes

Partir des pièces humides et des usages

Commencez par le plan à l’échelle du logement, puis placez les appareils définitifs. Notez le nombre d’occupants, les équipements utilisés et le type de production d’eau chaude. Une maison avec une seule salle d’eau ne se conçoit pas comme un logement comprenant deux salles de bains, une cuisine éloignée et plusieurs machines.

Regrouper les pièces d’eau peut simplifier les parcours, mais le plan doit surtout répondre à l’usage réel des lieux. La position du chauffe-eau, la distance jusqu’aux points de puisage et l’accès au local technique influencent directement le tracé. Cette première étape sert à éviter de dessiner un réseau théorique qui ne correspond pas à l’aménagement prévu.

Tracer séparément alimentation et évacuation

Dessinez ensuite l’eau froide sanitaire, puis les départs d’eau chaude depuis le chauffe-eau. Ajoutez les vannes à des emplacements accessibles. Tracez enfin les évacuations en tenant compte de leur cheminement vers la chute ou le collecteur. Chaque appareil doit disposer d’une alimentation adaptée et d’une évacuation clairement identifiée.

Évitez de croiser visuellement les réseaux sans repère. Un code graphique constant, des couleurs sur une version de travail ou des types de traits différents rendent le plan plus sûr à relire. Indiquez aussi le sens d’écoulement des évacuations et les points de raccordement, car ces informations sont difficiles à déduire d’un simple tracé.

Annoter avant de valider

Indiquez les diamètres, les matériaux envisagés, cuivre, PVC, PER ou multicouche, et les informations de pose utiles. Vérifiez que chaque appareil dispose de son alimentation, de son évacuation et d’un accès raisonnable à son robinet d’arrêt.

Une dernière relecture doit rechercher les parcours inutilement longs, les raccords difficiles à atteindre, les risques de conflit avec l’électricité et les passages incompatibles avec la structure. Contrôlez également la place disponible autour du chauffe-eau, des collecteurs et des vannes. Un plan précis doit rester exploitable après la pose, pas seulement compréhensible avant les travaux.

Diamètres, évacuations et conformité : les contrôles techniques à prévoir

Les diamètres ne se choisissent pas uniquement selon l’appareil raccordé. Ils dépendent aussi du débit attendu, de la pression disponible, de la longueur du réseau et des pertes de charge. Les valeurs ci-dessous constituent des repères cités pour élaborer un premier plan. Le dimensionnement d’une installation complète demande une vérification adaptée au projet.

Un diamètre trop faible peut entraîner une perte de débit ou des dysfonctionnements. Un tracé mal pensé multiplie les raccords et complique l’entretien. Il faut aussi contrôler la pression statique et dynamique, la température de l’eau chaude, l’étanchéité des raccords et l’accessibilité des équipements.

Le choix du matériau doit figurer sur le plan ou dans les annotations associées. Le cuivre, le PVC, le PER et le multicouche ne répondent pas aux mêmes contraintes de pose. Le document doit donc éviter toute ambiguïté sur les conduites concernées et les raccords prévus.

La norme NF DTU 60.1 est une référence à prendre en compte pour les installations de plomberie. En cas de rénovation lourde, de création de salle d’eau, de réseau encastré ou de doute sur la conformité, l’avis d’un professionnel reste prudent avant la mise en œuvre. Cette vérification concerne notamment le dimensionnement, les matériaux, les raccordements et la ventilation des évacuations.

Quel logiciel choisir pour dessiner et partager son plan ?

Le bon logiciel dépend du niveau de détail attendu. Pour un particulier, un outil de dessin 2D avec une bibliothèque de symboles peut suffire à préparer un échange avec un artisan. Pour un projet plus technique, la 3D, le BIM ou le calcul hydraulique apportent des fonctions utiles, mais demandent davantage de maîtrise.

• DAO 2D : adaptée au tracé précis d’un plan, aux cotes, aux calques et à l’export en PDF, DXF ou DWG. LibreCAD et NanoCAD Free correspondent à cette logique.
• Modélisation 3D : utile pour visualiser les volumes, les réservations et les conflits potentiels. FreeCAD peut répondre à ce besoin de modélisation.
• Outils avec symboles : pertinents pour créer rapidement un document lisible avec sanitaires, vannes et canalisations. EdrawMax et MyDraw proposent cette approche.
• Dimensionnement et BIM : à privilégier lorsque le projet exige des calculs de débits, de diamètres ou une coordination technique. OVplan, FineSANI et CalculPro s’inscrivent dans cette famille d’usages.

Avant de choisir, vérifiez les limites de la version gratuite, les formats d’export nécessaires, la disponibilité d’une légende sanitaire et la possibilité de modifier le fichier. Un export PDF convient pour validation et partage. Un fichier DXF ou DWG sera plus pratique si un dessinateur ou un professionnel doit reprendre le plan.

Le logiciel ne remplace toutefois ni le contrôle du dimensionnement ni la responsabilité d’une installation conforme. Un outil 2D convient pour organiser les équipements et les réseaux. Un outil 3D ou BIM devient pertinent lorsque le projet nécessite une visualisation des volumes, une coordination plus poussée ou un travail technique partagé.
